產品特點
——————————————————— PRODUCT FEATUREA ———————————————————

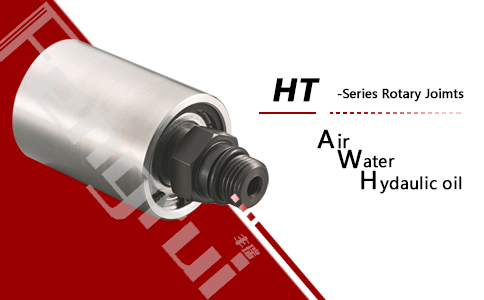

HT型真空旋轉接頭是一款綜合通用型單通路通氣旋轉接頭，可以適應流通各種介質的復雜工況，多中密封組合運用使其具備其他型式類型不具備的特性；在流通水、化學試劑等液態介質時，可以用于3000RPM高轉速工況；在流通壓縮空氣等氣態介質時，可適用高溫高壓的復雜工況；在流通液壓油等其他油脂類介質時，最高耐壓50MPa。可以根據選型表選配其對應密封組合及材質。
兩個進口精密深溝球軸承支持，同心度高轉動平穩；
平衡式機械密封結構設計，有效降低壓力變化負荷對密封端面的影響；
標準件使用鋁合金殼體，可選陽極氧化表面處理；
可根據工況需求更改為碳鋼、304，食品醫藥行業可以選316L材質；
多種螺紋規格及標準，豐富的連接方式；
可定制法蘭連接方式；
可根據實際需求異型非標訂制此款型號。
重要提示：

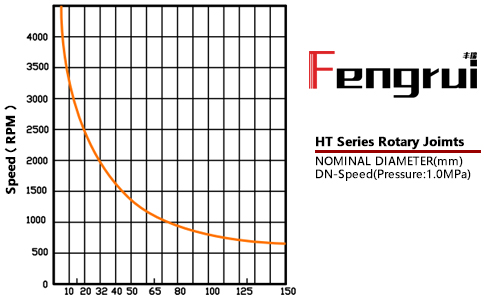

應避免同時幾個最大極限條件下工作，詳細技術參數請參考通徑、轉速表或與豐瑞技術部咨詢，以確保安全工作。
1.安裝后必須確保一個泄露孔豎直向下；
2.禁止豎直安裝使用，密封端面的泄露會造成軸承銹蝕；
3.嚴禁輸送易燃、易爆、有毒或強腐蝕介質；
4.嚴禁流通介質內含有顆粒、石英、焊渣等雜物；
5.使用其他介質時，需要咨詢我司技術部；
技術參數
——————————————————— PATMETERS ———————————————————
|
介質 Medium |
壓力 Paessur |
溫度 TEMP |
轉速 Speed |
|
水/乙二醇 |
6.5MPa |
-40~100℃ |
300RPM |
|
空氣/蒸汽 |
5.0MPa |
-40~100℃ |
300RPM |
|
液壓油/齒輪油 |
35MPa |
+85℃ |
300RPM |

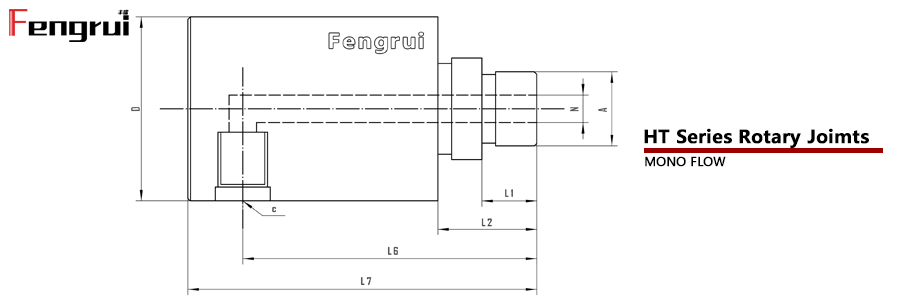

規格型號尺寸
———————————————————— SIZE TABLE ————————————————————
|
|
DN |
Order-No. |
A |
C |
N |
D |
L1 |
L2 |
L6 |
L7 |
|
08A |
HT008A |
G1/4”/Rc1/4” |
G1/4”/Rc1/4” |
6 |
40 |
12 |
23 |
67 |
74 |
|
10A |
HT010A |
G3/8”/Rc3/8” |
G3/8”/Rc3/8” |
9 |
53 |
15 |
30 |
90 |
105 |
|
15A |
HT015A |
Rc1/2” |
Rc1/2” |
12 |
53 |
15 |
30 |
90 |
105 |
|
20A |
HT020A |
Rc3/4” |
Rc3/4” |
18 |
63 |
17 |
34 |
100 |
120 |
|
25A |
HT025A |
Rc1” |
Rc1” |
22 |
67 |
20 |
36 |
107 |
127 |
|
32A |
HT032A |
Rc1-1/4” |
Rc1-1/4” |
30 |
90 |
22 |
40 |
125 |
150 |
|
40A |
HT040A |
Rc1-1/2” |
Rc1-1/2” |
38 |
95 |
25 |
45 |
135 |
160 |
本公司產品的規格尺寸、設計特性均不斷改進，上述規格參數如有變更，恕不另行通知！
旋轉接頭非標定制
—————————————————————— OEM Part —————————————————————
非標定制旋轉接頭所需技術要求
介質MAX
溫度MAX
壓力MAX
轉速MAX
流通的介質及有無腐蝕性
流通介質的最高溫度℃
設備運轉的最大壓力MPa
設備運轉的最大轉速RPM
通路數量
通徑規格
連接方式
規格標準
單、雙或多通路
每個通路的規格尺寸
螺紋或法蘭連接
螺紋及法蘭的規格標準
工況信息
材質要求
外形尺寸
配件要求
所用設備及工況信息
希望基體使用的材質
總長和殼體直徑要求
配件的品牌及材質要求
其他特殊要求
特殊的表面處理工藝要求、密封組件及軸承的品牌及材質要求等
